Bạn có biết rằng việc quản lý và điều khiển sạc cho hệ thống năng lượng mặt trời luôn là một thách thức lớn đối với người sử dụng? Nhưng với sự hỗ trợ của bộ điều khiển sạc năng lượng mặt trời, công việc này sẽ trở nên dễ dàng và hiệu quả hơn bao giờ hết. Vậy bạn đã biết bộ điều khiển sạc năng lượng mặt trời là gì và đóng vai trò gì trong hệ thống điện mặt trời chưa?
Hãy cùng VREnergy tìm hiểu chi tiết về bộ điều khiển sạc năng lượng mặt trời trong bài viết này!

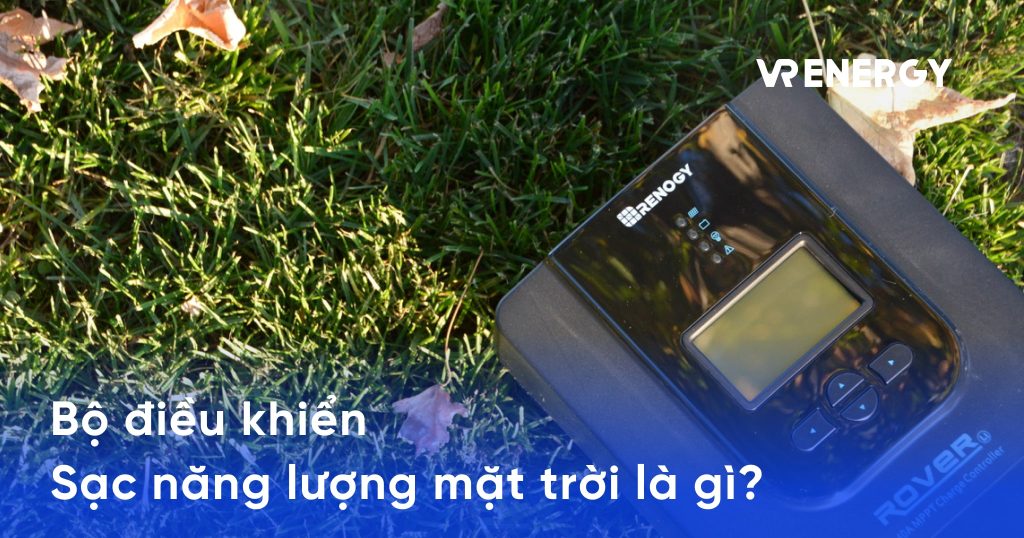

Bộ điều khiển sạc năng lượng mặt trời là gì?
Bộ điều khiển sạc năng lượng mặt trời là một thành phần quan trọng trong hệ thống điện mặt trời. Chúng đảm nhận vai trò điều tiết và giám sát quá trình sạc và xả pin, ắc quy, giúp tăng hiệu suất sử dụng điện và tối ưu hóa hệ thống. Bộ điều khiển này không chỉ điều tiết dòng điện mà còn có các chức năng khác như chống quá tải, chống ngược mạch và tự động ngắt xả pin để bảo vệ tấm pin và ắc quy, kéo dài tuổi thọ của chúng.
Bộ điều khiển sạc năng lượng mặt trời có 2 loại: Điều khiển sạc công nghệ PWM và Điều khiển sạc công nghệ MPPT
Điều khiển sạc công nghệ PWM (Pulse Width Modulation)
Điều khiển sạc PWM hoạt động giống như một công tắc, kết nối hệ thống pin năng lượng mặt trời vào tổ hợp ắc quy. PWM sử dụng các mạch điện tử transistor đóng cắt liên tục với tần số cao để ổn áp sạc cho ắc quy. Tuy nhiên, phương pháp này có nhược điểm là hao phí khoảng 20% lượng điện sạc từ hệ thống giàn pin năng lượng mặt trời.
Điều khiển sạc công nghệ MPPT (Maximum Power Point Tracking)
Công nghệ điều khiển sạc theo dõi điểm tối đa MPPT giúp thu được nhiều năng lượng hơn từ hệ thống giàn pin năng lượng mặt trời. Hiệu quả của phương pháp này vượt trội hơn khoảng từ 10% đến 40% khi các tấm pin có nhiệt độ thấp dưới 45ºC, hoặc rất cao trên 75ºC, hoặc khi cường độ bức xạ ánh sáng từ mặt trời thấp.
Hệ thống sạc năng lượng mặt trời hoạt động như thế nào?
Hệ thống sạc năng lượng mặt trời là một giải pháp hiệu quả để khai thác và sử dụng nguồn năng lượng từ mặt trời. Để hiểu rõ hơn về cách hoạt động của hệ thống này, chúng ta cần giải thích các thành phần chính của nó và cách chúng phối hợp với nhau.
Các thành phần chính của hệ thống điện năng lượng mặt trời:
Tấm pin mặt trời
Tấm pin mặt trời là thành phần quan trọng đầu tiên trong hệ thống. Chúng có chức năng chuyển đổi ánh sáng mặt trời thành điện năng thông qua hiệu ứng quang điện. Các tế bào quang điện (solar cells) bên trong tấm pin hấp thụ ánh sáng và tạo ra dòng điện một chiều (DC).
Bộ điều khiển sạc
Bộ điều khiển sạc là thành phần quan trọng thứ hai, điều chỉnh dòng điện từ tấm pin mặt trời để sạc ắc quy một cách an toàn và hiệu quả. Nó bảo vệ hệ thống khỏi các vấn đề như quá tải, ngược dòng và tối ưu hóa quá trình sạc để kéo dài tuổi thọ của bình ắc quy.
Bình ắc quy
Bình ắc quy lưu trữ điện năng được tạo ra từ tấm pin mặt trời. Nó cho phép sử dụng điện vào ban đêm hoặc khi trời râm mát, khi mà tấm pin không thể tạo ra điện. Bình ắc quy cần được sạc đúng cách để đảm bảo hiệu suất và tuổi thọ.
Biến tần (Inverter)
Biến tần chuyển đổi điện một chiều (DC) từ bình ắc quy thành điện xoay chiều (AC) để sử dụng cho các thiết bị điện gia dụng. Điện AC là loại điện mà hầu hết các thiết bị gia đình sử dụng, do đó biến tần là một thành phần không thể thiếu trong hệ thống.
Và sơ đồ hoạt động cơ bản của hệ thống sạc năng lượng mặt trời
- Ánh sáng mặt trời chiếu vào tấm pin mặt trời, tạo ra dòng điện một chiều (DC).
- Dòng điện DC được gửi đến bộ điều khiển sạc, nơi nó được điều chỉnh để sạc bình ắc quy một cách an toàn và hiệu quả.
- Bình ắc quy lưu trữ điện năng được tạo ra.
- Khi cần sử dụng điện, dòng điện DC từ bình ắc quy được gửi đến biến tần.
- Biến tần chuyển đổi dòng điện DC thành dòng điện xoay chiều (AC) để sử dụng cho các thiết bị điện gia dụng.
Hệ thống điện năng lượng mặt trời hoạt động một cách hiệu quả và bền vững, cung cấp nguồn năng lượng sạch và giúp giảm hóa đơn điện hàng tháng. Bằng cách hiểu rõ các thành phần và quy trình hoạt động, bạn có thể tối ưu hóa việc sử dụng và bảo trì hệ thống của mình.
Tìm hiểu tới đây, bạn đã nắm được vai trò của bộ điều khiển trong hệ thống điện mặt trời rồi đúng không? Vậy hãy cùng VREnergy tìm hiểu những thông tin chi tiết hơn nữa nhé!
Chức năng chính của bộ điều khiển sạc năng lượng mặt trời
Đi đến đây, bạn có lẽ đã phần nào hiểu được bộ điều khiển sạc năng lượng mặt trời là gì và vai trò quan trọng của nó trong hệ thống điện mặt trời. Giờ tôi sẽ phân tích chi tiết các chức năng chính của bộ điều khiển sạc năng lượng mặt trời, bao gồm:
Bảo vệ bình Acquy
Một trong những chức năng quan trọng nhất của bộ điều khiển sạc năng lượng mặt trời là bảo vệ bình ắc quy khỏi các tình trạng có thể gây hư hỏng. Bộ điều khiển này giám sát liên tục điện áp và dòng điện, đảm bảo rằng bình ắc quy không bị sạc quá mức hay xả quá mức. Khi điện áp đạt đến mức tối đa hoặc tối thiểu an toàn, bộ điều khiển sẽ tự động ngắt kết nối để ngăn chặn hư hỏng. Ngoài ra, nó còn ngăn chặn dòng điện đi ngược từ ắc quy lên tấm pin, đảm bảo an toàn cho toàn bộ hệ thống.
Bảo vệ tấm pin mặt trời
Bộ điều khiển sạc năng lượng mặt trời cũng đóng vai trò quan trọng trong việc bảo vệ tấm pin mặt trời khỏi hư hỏng do dòng điện ngược. Nguyên lý hoạt động của bộ điều khiển là sử dụng các điốt chặn hoặc các mạch điện tử để ngăn chặn dòng điện đi ngược từ bình ắc quy lên tấm pin, đặc biệt là vào ban đêm khi tấm pin không sản xuất điện. Điều này giúp kéo dài tuổi thọ của tấm pin và đảm bảo hiệu suất hoạt động ổn định.
Tăng hiệu suất sử dụng năng lượng
Một chức năng khác không thể thiếu của bộ điều khiển sạc là tối ưu hóa việc sạc pin, giúp đạt hiệu suất cao nhất từ tấm pin mặt trời. Bộ điều khiển điều chỉnh dòng điện và điện áp từ tấm pin để đảm bảo quá trình sạc diễn ra một cách hiệu quả và an toàn. Điều này không chỉ giúp tối đa hóa lượng điện năng được lưu trữ mà còn giảm thiểu tổn thất năng lượng, nâng cao hiệu quả toàn bộ hệ thống.
Lựa chọn bộ điều khiển sạc năng lượng mặt trời phù hợp
Khi lựa chọn bộ điều khiển sạc năng lượng mặt trời, có nhiều yếu tố cần được cân nhắc để đảm bảo hệ thống của bạn hoạt động hiệu quả và bền vững. Đầu tiên, cần xem xét loại tấm pin mặt trời mà bạn đang sử dụng. Tấm pin mặt trời có thể là loại mono-crystalline, poly-crystalline hoặc thin-film, mỗi loại có đặc tính và hiệu suất khác nhau, ảnh hưởng đến lựa chọn bộ điều khiển sạc. Điện áp của tấm pin cũng cần phù hợp với điện áp danh định của bộ điều khiển (12V, 24V, 48V…).
Tiếp theo là điện áp và dung lượng ắc quy. Bộ điều khiển sạc cần phải tương thích với điện áp của hệ thống ắc quy, phổ biến là 12V, 24V hoặc 48V. Dung lượng ắc quy (Ah) cũng cần được xem xét để đảm bảo bộ điều khiển có thể xử lý dòng điện phù hợp.
Một yếu tố khác là công suất tải dự kiến. Bạn cần tính toán công suất tổng cộng của các thiết bị điện dự kiến sẽ sử dụng trong hệ thống. Bộ điều khiển sạc phải đủ mạnh để quản lý công suất này mà không gây quá tải. Bên cạnh đó, các tính năng bổ sung của bộ điều khiển sạc cũng rất quan trọng. Một số bộ điều khiển sạc có màn hình hiển thị mức pin, trạng thái sạc và các thông số khác, giúp người dùng dễ dàng theo dõi và quản lý. Tính năng bảo vệ quá tải giúp ngăn chặn tình trạng dòng điện quá mức gây hư hỏng cho hệ thống.
Ngoài ra, tính năng ngăn dòng điện ngược bảo vệ hệ thống khỏi dòng điện ngược từ ắc quy lên tấm pin mặt trời vào ban đêm và tính năng tự động bật/tắt giúp tối ưu hóa việc sử dụng năng lượng.
Để lựa chọn bộ điều khiển sạc phù hợp với nhu cầu sử dụng, bạn cần xác định rõ nhu cầu năng lượng của mình, bao gồm số lượng và loại thiết bị sẽ sử dụng trong hệ thống. Đánh giá điều kiện ánh sáng mặt trời tại vị trí lắp đặt để lựa chọn tấm pin và bộ điều khiển sạc phù hợp. Sau đó, lựa chọn giữa bộ điều khiển PWM và MPPT. Bộ điều khiển PWM phù hợp với các hệ thống nhỏ và trung bình, chi phí thấp, hiệu suất tốt trong điều kiện ánh sáng ổn định.
Các bước lắp đặt hệ thống sạc năng lượng mặt trời
Bước 1: Lựa chọn vị trí lắp đặt phù hợp
Để đảm bảo hệ thống sạc năng lượng mặt trời hoạt động hiệu quả, việc lựa chọn vị trí lắp đặt tấm pin mặt trời là rất quan trọng. Vị trí lắp đặt nên có ánh sáng mặt trời trực tiếp trong suốt cả ngày và không bị che khuất bởi cây cối hay các tòa nhà xung quanh. Điều này giúp tấm pin mặt trời thu được nhiều ánh sáng nhất có thể, tối ưu hóa việc sản xuất điện.
Ngoài ra, hướng và góc nghiêng của tấm pin cũng cần được điều chỉnh phù hợp để tối đa hóa hiệu suất hấp thụ năng lượng.
Bước 2: Lắp đặt giá đỡ cho tấm pin mặt trời
Sau khi đã chọn được vị trí lắp đặt, bước tiếp theo là lắp đặt giá đỡ cho tấm pin mặt trời. Giá đỡ cần được cố định chắc chắn trên mái nhà hoặc mặt đất để đảm bảo an toàn và ổn định cho tấm pin.
Việc lắp đặt giá đỡ cần tuân thủ các hướng dẫn kỹ thuật và sử dụng các vật liệu bền vững để chịu được tác động của thời tiết và môi trường. Đảm bảo giá đỡ được lắp đặt ở góc nghiêng tối ưu để tấm pin nhận được lượng ánh sáng mặt trời tối đa.
Bước 3: Kết nối tấm pin mặt trời với bộ điều khiển sạc
Khi đã lắp đặt xong giá đỡ, tiếp theo là gắn tấm pin mặt trời lên giá đỡ và kết nối chúng với bộ điều khiển sạc. Bộ điều khiển sạc sẽ giám sát và điều chỉnh dòng điện từ tấm pin để sạc ắc quy một cách an toàn và hiệu quả.
Quá trình kết nối này cần được thực hiện cẩn thận để đảm bảo các đầu nối điện được kết nối chắc chắn và không bị lỏng lẻo, đảm bảo hệ thống hoạt động ổn định.
Bước 4: Lắp đặt ắc quy và kết nối với bộ điều khiển sạc
Bước tiếp theo là lắp đặt ắc quy để lưu trữ năng lượng điện được sản xuất từ tấm pin mặt trời. Ắc quy cần được đặt ở nơi khô ráo, thoáng mát và an toàn. Kết nối ắc quy với bộ điều khiển sạc để bộ điều khiển có thể điều chỉnh quá trình sạc và xả của ắc quy, bảo vệ ắc quy khỏi tình trạng sạc quá mức hoặc xả quá mức, kéo dài tuổi thọ của ắc quy.
Bước 5: Kết nối bộ điều khiển sạc với biến tần và tải Điện
Cuối cùng, kết nối bộ điều khiển sạc với biến tần và tải điện. Biến tần sẽ chuyển đổi dòng điện một chiều (DC) từ ắc quy thành dòng điện xoay chiều (AC) để sử dụng cho các thiết bị điện gia dụng. Đảm bảo tất cả các kết nối điện được thực hiện đúng cách và an toàn.
Sau khi hoàn thành các bước này, hệ thống sạc năng lượng mặt trời của bạn đã sẵn sàng hoạt động, cung cấp nguồn năng lượng sạch và bền vững cho ngôi nhà của bạn.
Kết luận
Đến đây, chắc hẳn bạn đã hiểu được những lợi ích to lớn mà hệ thống sạc năng lượng mặt trời mang lại. Năng lượng mặt trời không chỉ giúp tiết kiệm chi phí điện năng mà còn góp phần bảo vệ môi trường bằng cách giảm lượng khí thải carbon. Hệ thống này cung cấp nguồn năng lượng sạch, ổn định và bền vững cho ngôi nhà hay doanh nghiệp của bạn.
Bộ điều khiển sạc đóng vai trò vô cùng quan trọng trong việc đảm bảo hiệu suất và an toàn của toàn bộ hệ thống. Nó không chỉ giúp điều chỉnh dòng điện và điện áp để tối ưu hóa việc sạc pin mà còn bảo vệ bình ắc quy và tấm pin mặt trời khỏi những tác động tiêu cực như sạc quá mức, xả quá mức hay dòng điện ngược. Với các tính năng bổ sung như hiển thị thông tin, bảo vệ quá tải và tự động bật/tắt thiết bị, bộ điều khiển sạc đảm bảo hệ thống hoạt động một cách hiệu quả và bền vững.
Khuyến khích bạn tìm hiểu thêm về sạc năng lượng mặt trời và cân nhắc lắp đặt hệ thống này cho gia đình hoặc doanh nghiệp của mình. Việc đầu tư vào năng lượng mặt trời không chỉ mang lại lợi ích kinh tế lâu dài mà còn là một bước đi quan trọng trong việc bảo vệ môi trường. Hãy bắt đầu hành trình của bạn với năng lượng mặt trời ngay hôm nay và góp phần xây dựng một tương lai xanh và bền vững.
